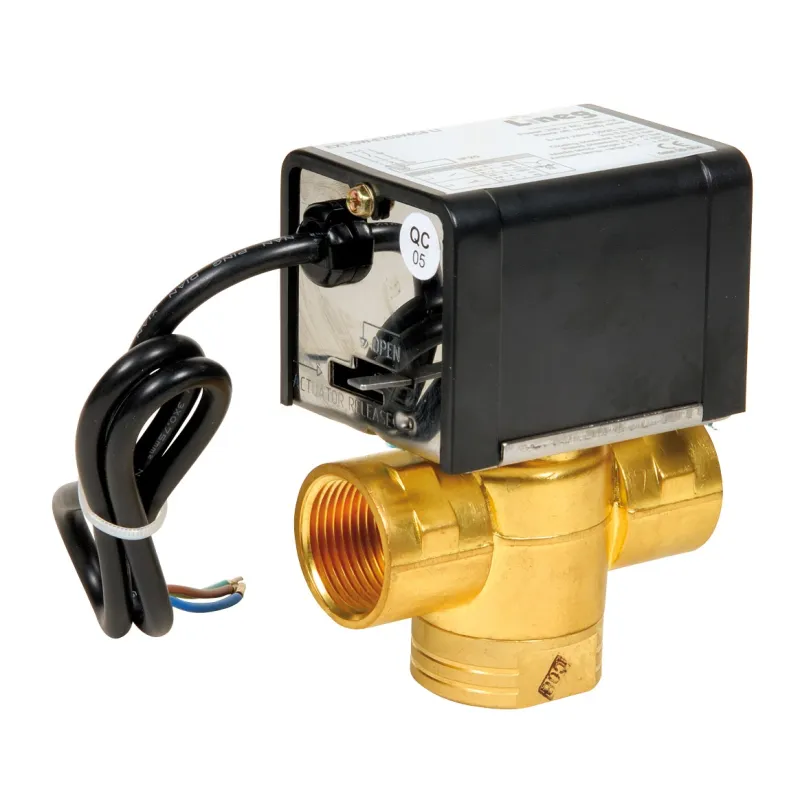

Photo non contractuelle

Vanne directionnelle 3 voies 1", fermeture par clapet, retour par ressort

Fonction :

La vanne déviatrice VDL3V permet de dériver automatiquement le fluide dans les installations de chauffage

  • 2 fils
  • Ouverture complète 18 secondes.
  • Fermeture 5 secondes.
  • Directives 2004/108/EC

Teneur maximum en glycol : 50%

Type de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€109.51 Tax included

91.26 € tax excl.

Unité de vente : Pièce
V3RNFL000000F25
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Vanne directionnelle série L, retour par ressort 1"

Corps de la vanne :

  • Corps : Laiton FFF 1"
  • Obturateur : NBR
  • Fluides : eau, solutions avec glycol
  • Glycol : 50 % maxi
  • Pression maxi de fonctionnement : 16 bar
  • Pression différentielle maxi : 1" 1,3 bar
  • Plage de température du liquide : 2° / + 93°C
  • Plage de température ambiante : 0° / + 40°C

Servomoteur :

  • Synchrone, normalement fermé
  • Alimentation électrique : 230V 50 Hz
  • Puissance absorbée : 6,5W - 7VA
  • IP 20
  • Temps d'ouverture : 18 s.
  • Temps de fermeture : 5 s.
  • Température ambiante maxi : 40°C

Caractéristiques fonctionnelles :

  • Le servomoteur, en absence d'alimentation électrique maintient l'obturateur en position fermée
  • Circulation AB vers A
  • Lors de la demande d'ouverture (thermostat ...), le moteur ouvre l'obturateur
  • Lorsque la vanne est complètement ouverte : Circulation AB vers B
  • Le mécanisme de fermeture de la vanne est assuré par un ressort

Caractéristiques techniques Vanne directionnelle série L, retour par ressort 1"

Data sheet

Reference
V3RNFL000000F25
Type de vanne
RBS (robinet à boisseau sphérique)
Matière
Laiton
Obturateur
NBR
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FFF (femelle - femelle - femelle)
Diamètre
1"
Pression différentielle
1.3 bar
Pression maximum
16 bar
Température minimum
2°C
Température maximum
93°C
Fluide admissible
Eau chauffage Eau glacée et climatisation Eau glycolée
Tension électrique
230V monophasé
Fréquence
50Hz
Indice de protection
IP20
Normes et certifications
2004/108 CE
Unité de vente
Pièce
Garantie fabricant
1 an

Specific References

ean13
3523830024628

Télécharger la documentation

FT VDL3V

Fiche technique vannes directionnelles série L, retour par ressort
