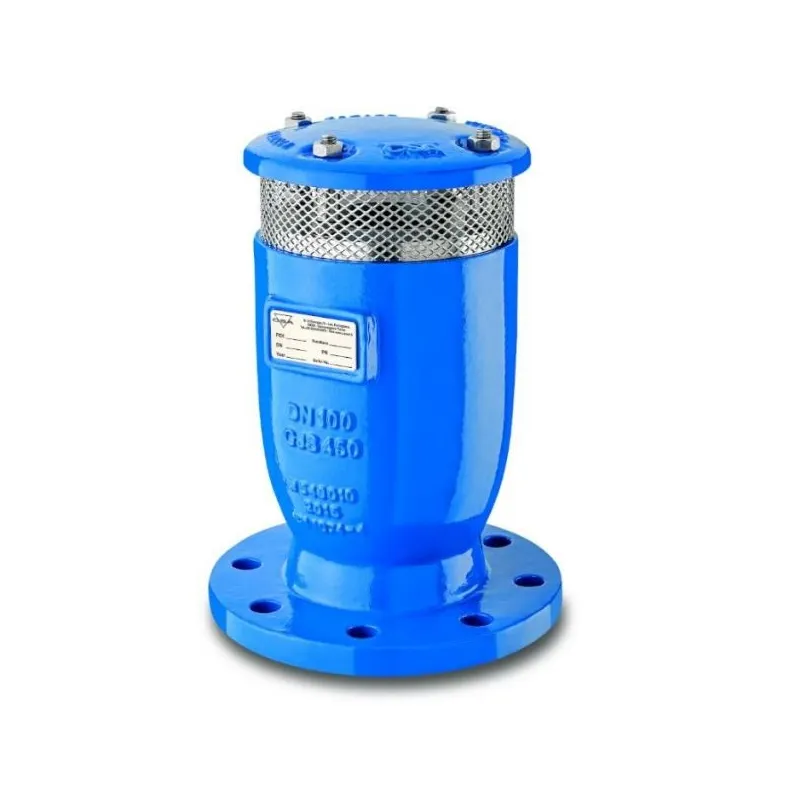

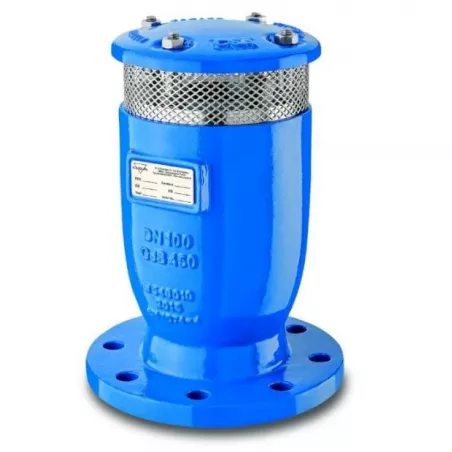

Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP

Utilisation :

Ventouse automatique triple fonction fonte passage réduit LYNX RFP combiné à corps monobloc haute performance avec système de prévention des remplissages rapides intégrée.

  • Pour eau claire et eau potable
  • Sur réseaux : protection contre l’accumulation d’air aux points hauts des conduites et risque de vide
  • Traversées de routes et rivières, changement de pentes. Protection contre surpressions et coups de bélier aux points de séparation de la colonne d’eau
  • En station : protection des pompes, purge, protection contre surpressions et dépressions
  • Température mini et maxi admissible Ts : + 0°C à + 60°C
  • Pression maxi admissible Ps : 16 bars
  • Pression mini admissible Ps : 0.2 bar
  • Ventouse triple fonction à passage réduit fonte taraudée femelle BSP DN2"
  • Ventouse triple fonction à passage réduit fonte à bride PN10/16 DN50 à DN150
  • Ventouse triple fonction à passage réduit fonte à bride PN16 DN200

Normes et certifications : Certification ACSNormes et certifications : WRASType de raccordement : Á visser BSP (pas du gaz)Type de raccordement : À brides PN10/16 (EN1092-2)
Plus de détails
2" (50/60) bsp
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

€672.29 Tax included

560.24 € tax excl.

Unité de vente : Pièce
3132VTF0BSP0050
Diamètre (en pouce): 2" (50/60)
Raccordement: BSP
Quantity

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP

Permet à l'air de s'échapper lors du remplissage de la conduite, d'éliminer l'accumulation d’air sous pression pendant le fonctionnement et d'entrer de gros volumes d'air en cas de vidange ou de rupture la canalisation pour éviter l'apparition de pressions négatives. Dans la phase d’évacuation de l’air, si la vitesse et le différentiel de pression augmentent de manière excessive, la plaque anti-coup de bélier RFP se ferme. Cela permet de réduire le débit de sortie et évite une arrivée rapide de la colonne d’eau qui peut provoquer une fermeture brutale de l’équipage mobile avec pour conséquence des coups de bélier. Entièrement réalisé en fonte sphéroïdale, avec système de dégazage et siège en acier inoxydable, La ventouse LYNX 3F-RFP se distingue par sa fiabilité et sa durabilité.

Caractéristiques :

  • Avec mécanisme de prévention pour remplissage rapide RFP (protection anti-bélier)
  • Sortie d’air à grand débit
  • Purge d’air en pression
  • Entrée d’air à grand débit
  • Etanchéité dynamique parfaite même à faible pression (dès 0.2 bar)
  • Chambre simple à passage réduit
  • Nervures pour un guidage uniforme et précis de l’équipage mobile
  • Siège et système de dégazage inox
  • Protection anticorrosion grâce au revêtement Epoxy
  • Peinture époxy couleur bleue RAL 5005 appliquée par technologie FBT

Construction :

  • Dimensions : DN2" à DN200
  • Raccordement : Femelle BSP ou à bride PN10/16
  • Pression Maxi : 16 Bars
  • Matière : Corps Fonte EN GJS-450-10

Normalisations :

  • Fabricant certifié ISO 9001 : 2015
  • Conception et tests suivant la norme EN 1074-4
  • DIRECTIVE 2014/68/EU : Produits exclus de la directive (Article 1, § 2.b)
  • Bride suivant la norme EN 1092-2 PN10/16
  • Attestation de conformité sanitaire A.C.S. N° 21 ACC LY 571
  • Certification pour l’eau potable Anglaise WRAS
  • Taraudage femelle BSP cylindrique suivant la norme ISO 7-1 Rp

Caractéristiques techniques Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP

Data sheet

Reference
3132VTF0BSP0050
Gamme
CSA
Matière
Corps Fonte EN GJS-450-10
Type de raccordement
À brides PN10/16 (EN1092-2) Á visser BSP (pas du gaz)
Pression maximum
16 bar
Température minimum
0°C
Température maximum
60°C
Fluide admissible
Eau
Normes et certifications
Certification ACS Directive 2014/68/UE Filetage ISO 7-1 ISO 9001 : 2015 WRAS
Normalisation
Directive 2014/68/UE
Unité de vente
Pièce

Télécharger la documentation

FT 3132

Fiche technique Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP

Download (517.32KB)

Caractéristiques liées à la version du produit Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP

Voici la liste des références et poids correspondants aux options séléctionnées.
3132VTF0BSP0050 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - 2" (50/60) - BSP
Diamètre (en pouce) 2" (50/60)
Raccordement BSP
Poids emballé 4,9kg
560.24 € tax excl.
Consulter
3132VTF0PN16050 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN50 ~ 2'' ~ Ø60.30 - à Brides PN10/16
Diamètre (en pouce) DN50 ~ 2'' ~ Ø60.30
Raccordement à Brides PN10/16
Poids emballé 6,9kg
630.24 € tax excl.
Consulter
3132VTF0PN16080 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN80 ~ 3'' ~ Ø88.90 - à Brides PN10/16
Diamètre (en pouce) DN80 ~ 3'' ~ Ø88.90
Raccordement à Brides PN10/16
Poids emballé 11kg
846.17 € tax excl.
Consulter
3132VTF0PN16100 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN100 ~ 4'' ~ Ø114.30 - à Brides PN10/16
Diamètre (en pouce) DN100 ~ 4'' ~ Ø114.30
Raccordement à Brides PN10/16
Poids emballé 14kg
1158.37 € tax excl.
Consulter
3132VTF0PN16150 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN150 ~ 6'' ~ Ø168.30 - à Brides PN10/16
Diamètre (en pouce) DN150 ~ 6'' ~ Ø168.30
Raccordement à Brides PN10/16
Poids emballé 24kg
1479.34 € tax excl.
Consulter
3132VTF0PN16200 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN200 ~ 8'' ~ Ø219.10 - à Brides PN16
Diamètre (en pouce) DN200 ~ 8'' ~ Ø219.10
Raccordement à Brides PN16
Poids emballé 56kg
2637.7 € tax excl.
Consulter
Référence - Désignation Diamètre (en pouce) Raccordement Poids emballé Prix
3132VTF0BSP0050 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - 2" (50/60) - BSP 2" (50/60) BSP 4,9kg 560.24 € tax excl.
3132VTF0PN16050 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN50 ~ 2'' ~ Ø60.30 - à Brides PN10/16 DN50 ~ 2'' ~ Ø60.30 à Brides PN10/16 6,9kg 630.24 € tax excl.
3132VTF0PN16080 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN80 ~ 3'' ~ Ø88.90 - à Brides PN10/16 DN80 ~ 3'' ~ Ø88.90 à Brides PN10/16 11kg 846.17 € tax excl.
3132VTF0PN16100 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN100 ~ 4'' ~ Ø114.30 - à Brides PN10/16 DN100 ~ 4'' ~ Ø114.30 à Brides PN10/16 14kg 1158.37 € tax excl.
3132VTF0PN16150 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN150 ~ 6'' ~ Ø168.30 - à Brides PN10/16 DN150 ~ 6'' ~ Ø168.30 à Brides PN10/16 24kg 1479.34 € tax excl.
3132VTF0PN16200 - Ventouse triple fonction fonte avec protection anti-belier CSA LYNX RFP - DN200 ~ 8'' ~ Ø219.10 - à Brides PN16 DN200 ~ 8'' ~ Ø219.10 à Brides PN16 56kg 2637.7 € tax excl.
