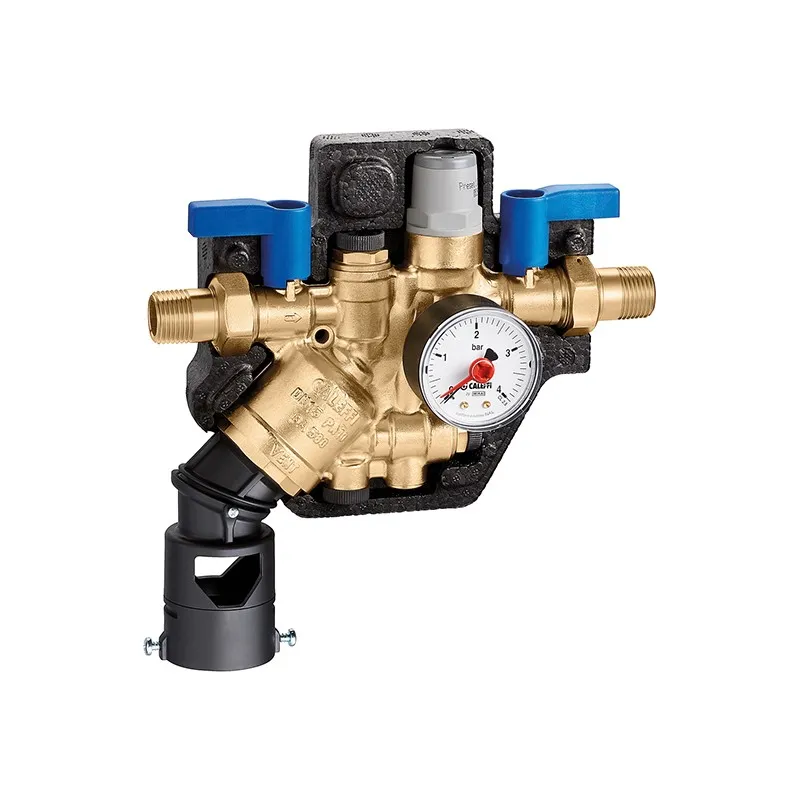

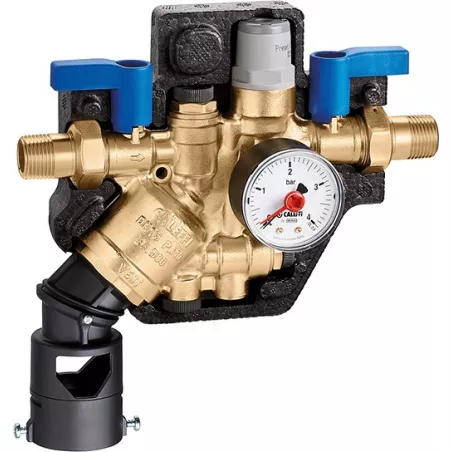

Photo non contractuelle

Groupe compact de remplissage multiposition automatique avec disconnecteur type BA passage DN15

Description:

  • Groupe de remplissage automatique conforme à la norme EN1717 avec disconnecteur type BA, vanne d'arrêt, filtre, prise de
  • pression pour contrôle du disconnecteur, réducteur de pression.
  • Pour installation horizontale et verticale.
  • Corps en laiton antidézincification.
  • Avec coque d'isolation.

Pour installation de chauffage collective > 70 kW

  • Passage DN15

* Les disconnecteurs à zone de pression réduite contrôlable doivent être entretenus régulièrement par un installateur agréé.

Normes et certifications : NFType de raccordement : Á visser BSP (pas du gaz)Fluide admissible : Eau sanitaire et potable1
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

352,09 € TTC

293.41 € HT

Unité de vente : Pièce
MAUTOLC0000HV15
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Groupe compact de remplissage multiposition automatique avec disconnecteur type BA passage DN15

Fonction :

Le groupe de remplissage compact comprend deux vannes d’arrêt, un filtre, un disconnecteur à zone de pression réduite contrôlable type BA et d’un groupe de remplissage automatique. Le dispositif doit être monté sur la tuyauterie d’arrivée d’eau des installations de chauffage en circuit fermé ; il sert principalement à stabiliser la pression de l’installation sur une valeur prédéfinie en remettant automatiquement l’eau à niveau. Le disconnecteur est installé, conformément à la norme EN 1717, pour éviter tout reflux d’eau de l’installation de chauffage, eau potentiellement polluée et dangereuse pour la santé humaine. Le dispositif comprend une coque d’isolation.

Caractéristiques techniques :

Construction :
  • Corps : laiton antidézincification EN 1982 CC770S
  • Clapet anti-retour : POM-EPDM
  • Ressort : acier inox EN 10270-3 (AISI 302)
  • Membrane et joints : EPDM
  • Groupe de remplissage
  • Corps : laiton antidézincification EN 1982 CC770S
  • Couvercle : PA6G30
  • Obturateur : laiton antidézincification EN 12164 CW724R
  • Membrane et joints : NBR - EPDM
  • Vanne d’arrêt à sphère
  • Corps : laiton antidézincification EN 1982 CC770S
  • Sphère : laiton EN 12164 CW614N
  • Joint d’étanchéité : EPDM
  • Poignée : PA6G30
Filtre :
  • Corps : acier inox EN 10088-2 (AISI 304L)
  • Lumière maille filtre : 0,4 mm
  • Coque d’isolation
  • Matériau : EPS
  • Densité : 30 kg/m3
  • Performance
  • Fluide admissible : eau potable
  • Pression maxi d’exercice : 10 bar
  • Température maxi d’exercice : 65°C
Disconnecteur :
  • Désignation : Famille B, Type A
  • Certification : EN 12729
  • Prises de pression : amont, intermédiaire, aval
  • Groupe de remplissage
  • Plage de réglage : 0,8÷4 bar
  • Tarage d’usine : 1,5 bar
  • Précision indicateur : ± 0,15 bar
  • Plage de pression manomètre : 0÷4 bar
  • Raccordements : raccord union 1/2” M (EN 10226-1)

Caractéristiques techniques Groupe compact de remplissage multiposition automatique avec disconnecteur type BA passage DN15

Fiche technique

Référence
MAUTOLC0000HV15
Avis de l'équipe
Meilleur choix technique
Matière
Laiton
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
MM (mâle - mâle)
Diamètre
En fonction du modèle choisi
Pression maximum
10 bar
Température maximum
65°C
Fluide admissible
Eau sanitaire et potable
Normes et certifications
EN 12729 NF
Équipements
Coque d'isolation Manomètre Vanne
Unité de vente
Pièce
Garantie fabricant
1 an
