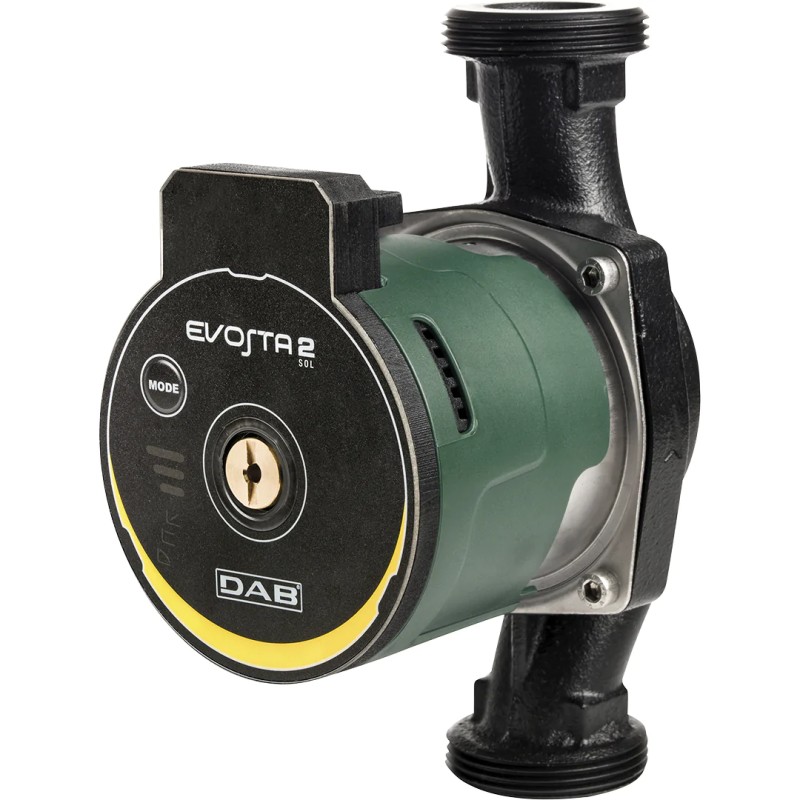

Circulateur EVOSTA 2 SOLAIRE hauteur Manométrique jusqu'a 10.5 M/CE evosta 2 sol 20-105/180

Caractéristiques techniques :

• Plage de fonctionnement: 0-4 m3/h avec hauteur d'élévation jusqu'à 14,5 mètres
• Plage de température du liquide : de -10 °C à +110 °C. (130 °C à 60 °C ambiante)
• Pression de service : 10 bar (1000 kPa)
• Niveau de protection : IPX4
• Classe d'isolation: F
• Installation: avec l’axe du moteur horizontal
• Alimentation de série : monophasée 1 x 115-230 V ~ 50 / 60 Hz
• Fiche d'alimentation: connecteur Molex avec câble de 1,5 m
• Connecteur signal PWM: connecteur avec câble de 1,5 m (uniquement versions OEM)

CARACTERISTIQUES DE CONSTRUCTION :

Corps pompe en fonte avec traitement par cataphorèse et moteur à rotor noyé. Caisse moteur en acier, roue en technopolymère. Arbre moteur en céramique monté sur des paliers en céramique lubrifiés par le liquide pompé. Chemise du rotor, chemise stator et bride d'obturation en acier inoxydable. Bague de butée en graphite. Bagues d'étanchéité en EPDM et bouchon de purge air en laiton. Grâce à la protection intérieure du moteur, la pompe ne nécessite aucune forme de protection contre les surcharges.

PANNEAU DE COMMANDE :

Les fonctionnalités des circulateurs EVOSTA 2 SOL peuvent être modifiées à travers le panneau de commande situé sur le couvercle du dispositif de commande électronique. La pompe comporte neuf options de configuration, qu'il est possible de sélectionner avec le bouton MODE.

Les réglages de la pompe sont indiqués par six segments lumineux sur l'affichage. La version EVOSTA SOL PWM peut être commandée par une unité de commande externe, au moyen d'un signal numérique PWM (Pulse Width Modulation). Le point de consigne de la courbe de réglage, qui peut être de type
- pression proportionnelle
- vitesse constante est réglé à travers le cycle de service du signal PWM appliqué selon la norme VDMA Einheitsblatt 24244 « Wet runner circulating pumps – Specification of PWM
control signals ».
En outre, un signal PWM en sortie de la carte indique l'état de fonctionnement du circulateur, comme indiqué ci-après
