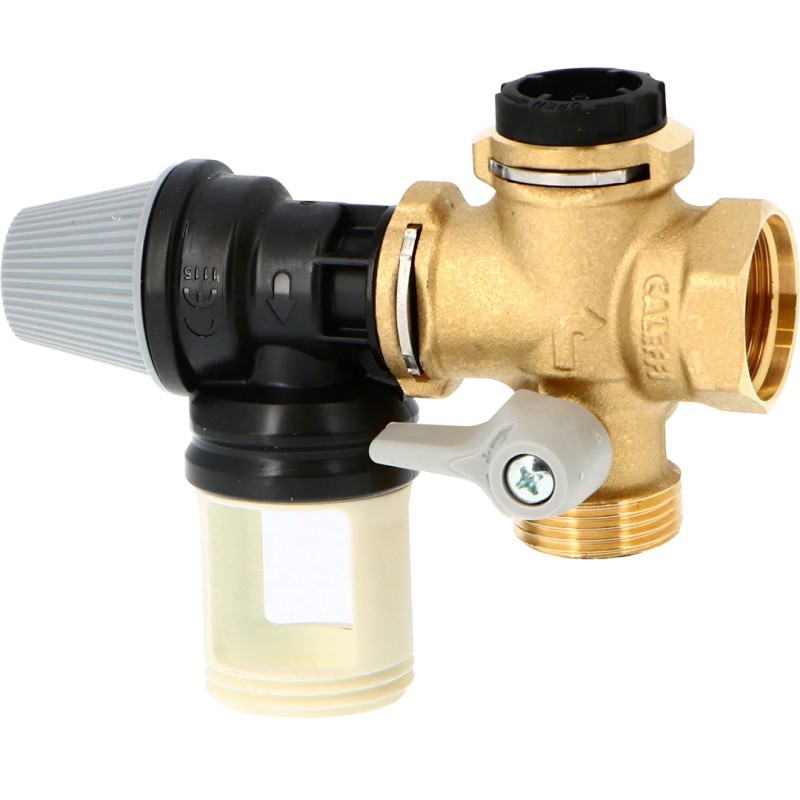

Groupe de sécurité multiposition X-CROSS pour chauffe-eau

Utilisation :

Groupe NF antipollution pour chauffe-eau (max 10 kW) vertical ou horizontal. Avec clapet anti-retour, vanne d'isolement et une soupape en technopolymère avec siège ultra résistant tarée à 7 bar.

Raccordement 3/4", équipé d'un clapet anti-retour, d'une vanne d'isolement et d'une soupape tarée à 7 bar conforme à la norme française EN 1487.

Soupape en technopolymère homologuée EN 1491 avec siège ultra résistant évitant les risques de collage, de corrosion et d'incrustation de calcaire. Ces groupes de sécurité sont certifiés par le CSTB et BELGAQUA  comme exigé par la norme Européenne EN1487.

Utilisés sur les installations de production d'eau chaude sanitaire afin de protéger les chauffe-eau à accumulation contre les surpressions.

Ces groupes de sécurité sont certifiés par le CSTB et BELGAQUA  comme exigé par la norme Européenne EN1487.

La pose d'un réducteur de pression réglé à 3 bar est recommandée (réducteur R5331 avec écrou tournant). Si la pression du réseau d'alimentation est supérieure à 5 bar, l'installation d'un réducteur de pression devient nécessaire.

Normes et certifications : Certification ACSNormes et certifications : NF
Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

36,74 € TTC

30.62 € HT

Unité de vente : Pièce
GSMXC0000000020
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Groupe de sécurité multiposition X-CROSS

Caractéristiques fonctionnelles :

  • Fluide admissible: eau
  • Température maxi d'exercice : 120°C
  • Pression maxi d'exercice : 10 bar
  • Pression de tarage de la soupape de sécurité: 7 bar
  • Débit de vidange à 8,4 bar: > 650 l/h

Raccordement :

  • entrée 3/4" (ISO 228-1)
  • sortie 3/4" (ISO 228-1)
  • vidange 1"

Construction :

  • Corps : laiton EN 12165 CW617N
  • Vanne à sphère: laiton EN 12164 CW614N
  • Clapet anti-retour: PPAG40
  • Obturateur: PPSU (polyphénylsulfone)
  • Soupape de sécurité: PPSU
  • Joints: EPDM
  • Ressort de la soupape de sécurité: acier inox EN 10270-1
  • Ressort du clapet anti-retour: acier inox EN 10270-3 (AISI 302)

Normalisation :

  •  Clapet anti-retour, d'une vanne d'isolement et d'une soupape tarée conforme à la norme française EN 1487
  •  Soupape en technopolymère homologuée EN 1491
  • Ces groupes de sécurité sont certifiés par le CSTB et BELGAQUA  comme exigé par la norme Européenne EN1487.

Caractéristiques techniques Groupe de sécurité multiposition X-CROSS

Fiche technique

Référence
GSMXC0000000020
Corps
Laiton titré CW617N
Obturateur
PPSU (polyphénylsulfone)
Joint
EPDM
Raccordement
MF (mâle - femelle)
Diamètre
3/4"
Pression maximum
10 bar
Température maximum
120°C
Fluide admissible
Eau
Normes et certifications
Certification ACS NF
Unité de vente
Pièce

Télécharger la documentation

FT GS20XC

Fiche technique groupe de sécurité multiposition X-CROSS pour chauffe-eau

Téléchargement (800.47KB)

NM GS20XC

Notice montage groupe de sécurité multiposition X-CROSS pour chauffe-eau

Téléchargement (127.81KB)
