Ensemble hydraulique compact DN20 circulateur et séparateur Modulfit

Kit départ chaudière
Ensemble hydraulique compact DN20 circulateur et séparateur Modulfit
search
  • Ensemble hydraulique compact DN20 circulateur et séparateur Modulfit

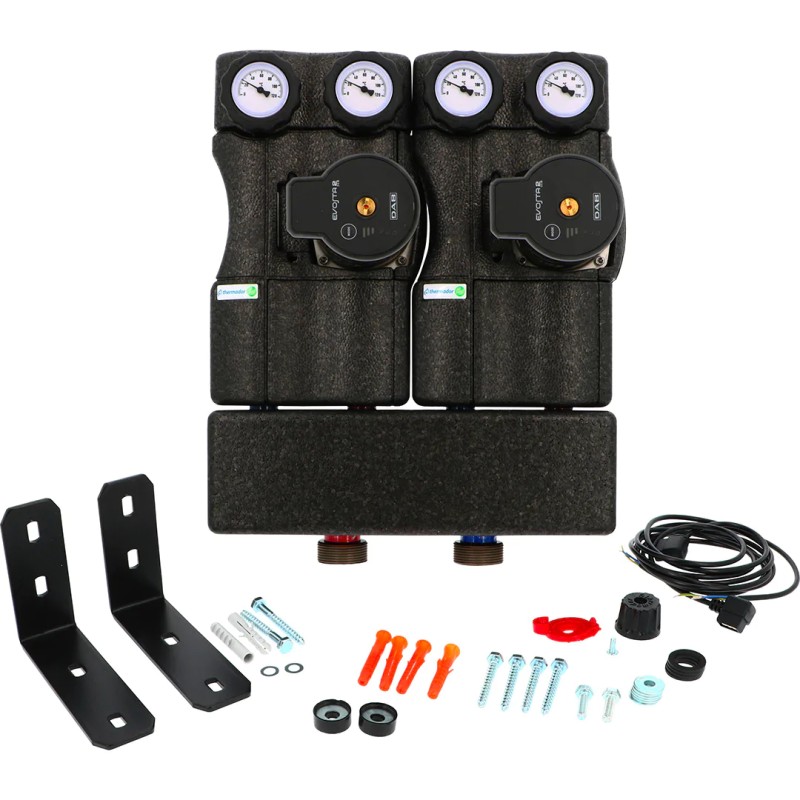

Photo non contractuelle

 Groupe hydraulique direct et mélangé compact DN20 Modulfit Premium avec circulateur et séparateur

Utilisation :

Le groupe hydraulique MODULFIT XS assure une gestion efficace du fluide dans les systèmes de chauffage et de rafraîchissement modernes, optimisant ainsi les performances des générateurs tels que les pompes à chaleur.

Ses caractéristiques principales incluent une circulation parfaite et une isolation excellente.

Ce module hydraulique flexible s'adapte à différentes tailles de générateurs, améliorant ainsi leurs rendements, et convient parfaitement à tous les systèmes de distribution d'énergie, de chauffage et/ou de rafraîchissement via divers équipements (planchers, plafonds, murs, ventilo-convecteurs et radiateurs).

Equipé d'un circulateur et d'un séparateur

Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

1 268,36 € TTC

1056.97 € HT

Unité de vente : Pièce
GHBCC0000000000
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Ensemble hydraulique compact DN20 circulateur et séparateur Modulfit

Caractéristiques techniques :

  • Pression de travail : 1÷10bar (100÷1000kPa)
  • Température de travail : 5÷95 °C (120 °C avec additifs)
  • Liquide : Eau, Eau + glycol max. 30%
  • Alimentation électrique : 230 V (±10%), 50 / 60Hz
  • Débit max. modules directs : 2100L/h .Kv 4,5
  • Débit max. modules mélangés : 2000L/h .Kv 3,6
  • Puissance max. modules directs : ΔT 8°C .17kW  /  ΔT 10°C .21kW  /  ΔT 15°C .32kW  /  ΔT 20°C .42kW
  • Puissance max. modules mélangés : ΔT 8°C .16kW  /  ΔT 10°C .20kW  /  ΔT 15°C .30kW  /  ΔT 20°C .40kW
  • Puisard porte-sonde départ : sonde Ø6 mm
  • Couverture isolante : Polypropylène Expansé Noir EPP .λ 0,040W/mK (EN 12667:2001) .45g/L (ISO 845:2006)
  • Isolation pompe : complet, aussi latéral
  • Tuyau de retour : cuivre avec cataphorèse noire
  • Clapet anti-retour : présent (excluable)
  • Modules directs réversibles : droite - gauche

Compositions

  1. Structure de support
  2. Robinet de retour et clapet anti-retour (excluable)
  3. Tuyau de retour
  4. Robinet de départ et puisard porte-sonde, départ au chauffage/rafraichissement
  5. Pompe
  6. Vanne d'arrêt
  7. Vanne mélangeuse
  8. Couverture isolante
  9. Collecteur
  10. Séparateur

    Caractéristiques techniques Ensemble hydraulique compact DN20 circulateur et séparateur Modulfit

    Fiche technique

    Référence
    GHBCC0000000000
    Isolation
    Polypropylène Expansé Noir EPP
    Fluide admissible
    Eau Eau glycolée
    Unité de vente
    Pièce

    Télécharger la documentation

    FT GH-20CSPXS

    Fiche technique GH-20CSPXS

    Téléchargement (1.38MB)

    NM MODULFITSPXS

    Notice de montage MODULFITSPXS

    Téléchargement (2.33MB)
