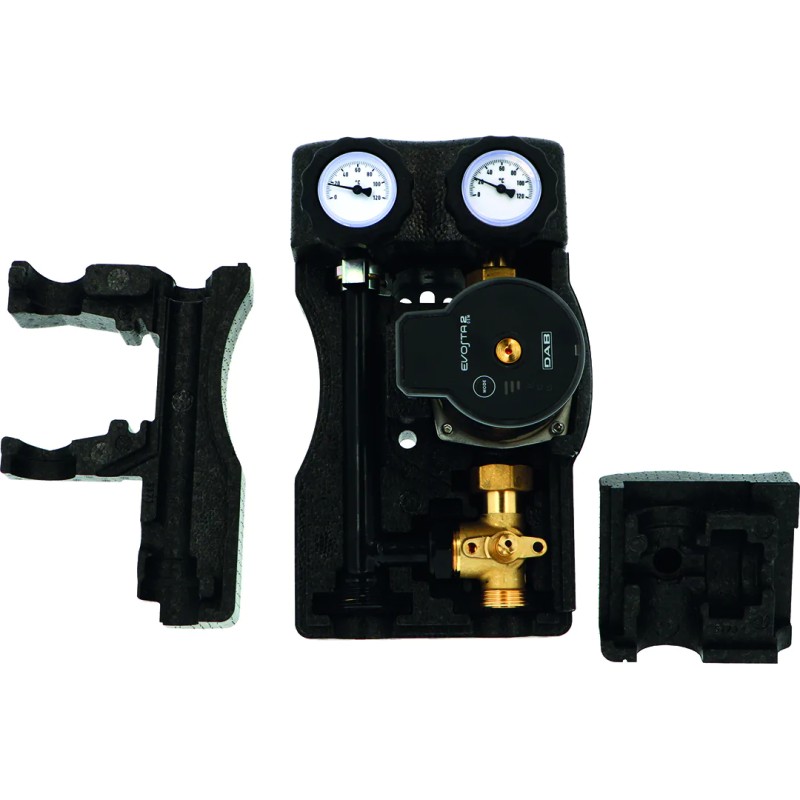

Photo non contractuelle

 Groupe hydraulique mélangé compact DN20 avec circulateur Modulfit Premium

Utilisation :

Le groupe hydraulique mélangé est spécialement conçu pour les installations pompes à chaleur grâce à son isolation renforcée qui évite la formation de condensation.

Il assure une gestion efficace du fluide dans les systèmes de chauffage et de rafraîchissement modernes, optimisant ainsi les performances des générateurs tels que les pompes à chaleur.

Ses caractéristiques principales incluent une circulation parfaite et une isolation excellente.

Ce module hydraulique flexible s'adapte à différentes tailles de générateurs, améliorant ainsi leurs rendements, et convient parfaitement à tous les systèmes de distribution d'énergie, de chauffage et/ou de rafraîchissement via divers équipements (planchers, plafonds, murs, ventilo-convecteurs et radiateurs).

Groupe hydraulique direct compact 2m3/h, entraxe 90 mm à l'isolation renforcée anti-condensation pour installation chauffage et rafraîchissement.

Equipé d'un circulateur

Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

470,34 € TTC

391.95 € HT

Unité de vente : Pièce
GHBCSPXS0000000
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Groupe hydraulique mélangé compact avec circulateur Modulfit Premium

Caractéristiques techniques :

  • Pression de travail : 1÷10bar (100÷1000kPa)
  • Température de travail : 5÷95 °C (120 °C avec additifs)
  • Liquide : Eau, Eau + glycol max. 30%
  • Alimentation électrique : 230 V (±10%), 50 / 60Hz
  • Débit max. modules directs : 2100L/h .Kv 4,5
  • Débit max. modules mélangés : 2000L/h .Kv 3,6
  • Puissance max. modules directs : ΔT 8°C .17kW  /  ΔT 10°C .21kW  /  ΔT 15°C .32kW  /  ΔT 20°C .42kW
  • Puissance max. modules mélangés : ΔT 8°C .16kW  /  ΔT 10°C .20kW  /  ΔT 15°C .30kW  /  ΔT 20°C .40kW
  • Puisard porte-sonde départ : sonde Ø6 mm
  • Couverture isolante : Polypropylène Expansé Noir EPP .λ 0,040W/mK (EN 12667:2001) .45g/L (ISO 845:2006)
  • Isolation pompe : complet, aussi latéral
  • Tuyau de retour : cuivre avec cataphorèse noire
  • Clapet anti-retour : présent (excluable)
  • Modules directs réversibles : droite - gauche

Compositions

  1. Structure de support
  2. Robinet de retour et clapet anti-retour (excluable)
  3. Tuyau de retour
  4. Robinet de départ et puisard porte-sonde, départ au chauffage/rafraichissement
  5. Pompe
  6. Vanne d'arrêt
  7. Vanne mélangeuse
  8. Couverture isolante
  9. Collecteur
  10. Séparateur

    Caractéristiques techniques Groupe hydraulique mélangé compact avec circulateur Modulfit Premium

    Fiche technique

    Référence
    GHBCSPXS0000000
    Isolation
    Polypropylène Expansé Noir EPP
    Fluide admissible
    Eau Eau glycolée
    Unité de vente
    Pièce
