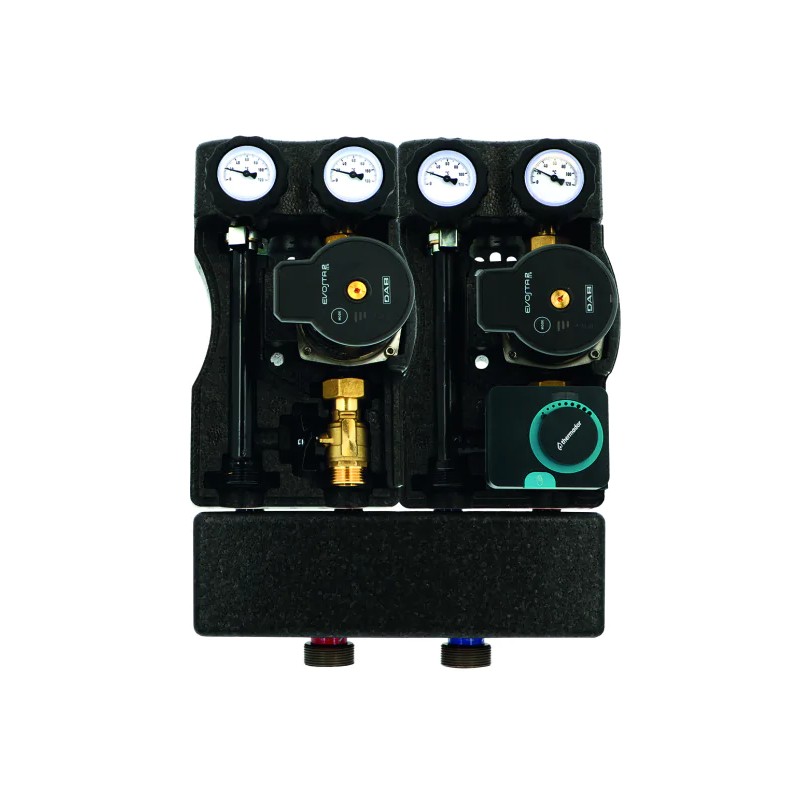

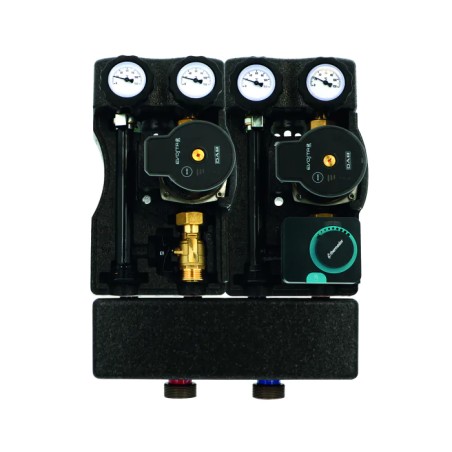

Groupe hydraulique Modulfit Compact avec régulation et séparateur

Utilisation :

Le groupe hydraulique sert à la gestion du fluide dans les systèmes de chauffage et rafraîchissement modernes.

L'ensemble hydraulique Modulfit Compact se compose d'un groupe direct, d'un groupe mélangé doté d'une régulation et d'un séparateur hydraulique.

Cette composition assure la liaison hydraulique entre le générateur de chaleur et les circuits de chauffage ou de rafraîchissement.

Le séparateur assure une fonction de découplage hydraulique entre le circuit primaire et secondaire.

Il est totalement adapté aux installations dans lesquelles le générateur est équipé d'un circulateur.

Chaque composant dispose d'une isolation renforcée pour éviter la formation de condensation.

De plus l'ensemble hydraulique propose un encombrement minimal pour s'intégrer facilement à toutes les chaufferies même les plus petites.

L'efficacité maximale d'un générateur (par exemple, une pompe à chaleur) passe également par une bonne gestion et distribution de l'eau technique sur le circuit secondaire.

Groupe hydraulique direct et mélangé compact 2m3/h, entraxe 90 mm DN20

Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

1 662,26 € TTC

1385.22 € HT

Unité de vente : Pièce
GRPHYMFCRESE020
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Groupe hydraulique Modulfit Compact avec régulation et séparateur

Caractéristiques techniques :

  • Pression de service : 1÷10bar (100÷1000kPa)
  • Température de service : 5÷95 °C (120 °C avec additifs)
  • Liquide : Eau, Eau + glycol max. 30%
  • Alimentation électrique : 230 V (±10%), 50 / 60Hz
  • Débit max. modules directs : 2100L/h .Kv 4,5
  • Débit max. modules mélangés : 2000L/h .Kv 3,6
  • Puissance max. modules directs : ΔT 8°C .17kW  /  ΔT 10°C .21kW  /  ΔT 15°C .32kW  /  ΔT 20°C .42kW
  • Puissance max. modules mélangés : ΔT 8°C .16kW  /  ΔT 10°C .20kW  /  ΔT 15°C .30kW  /  ΔT 20°C .40kW
  • Puisard porte-sonde départ: sonde Ø6 mm
  • Couverture isolante : Polypropylène Expansé Noir EPP .λ 0,040W/mK (EN 12667:2001) .45g/L (ISO 845:2006)
  • Isolation pompe : complet, aussi latéral
  • Tuyau de retour : cuivre avec cataphorèse noire
  • Clapet anti-retour : présent (excluable)
  • Modules directs réversibles : droite - gauche

Compositions

  1. Structure de support
  2. Robinet de retour avec thermomètre et clapet anti-retour (excluable)
  3. Tuyau de retour
  4. Robinet de départ et puisard porte-sonde, départ au chauffage/rafraichissement
  5. Pompe
  6. Vanne d'arrêt
  7. Vanne mélangeuse
  8. Couverture isolante
  9. Regulation
  10. Séparateur

    Caractéristiques techniques Groupe hydraulique Modulfit Compact avec régulation et séparateur

    Fiche technique

    Référence
    GRPHYMFCRESE020
    Entraxe
    90 mm
    Pression maximum
    10 bar
    Température minimum
    5°C
    Température maximum
    95°C
    Fluide admissible
    Eau Eau glycolée
    Tension électrique
    230V AC
    Unité de vente
    Pièce

    Télécharger la documentation

    FT GH-20CSPXS

    Fiche technique GH-20CSPXS

    Téléchargement (1.38MB)

    NM SPXS

    Notice de montage SPXS

    Téléchargement (2.33MB)
