  • Groupes hydrauliques mélangé compact avec moteur Modulfit Premium

Photo non contractuelle

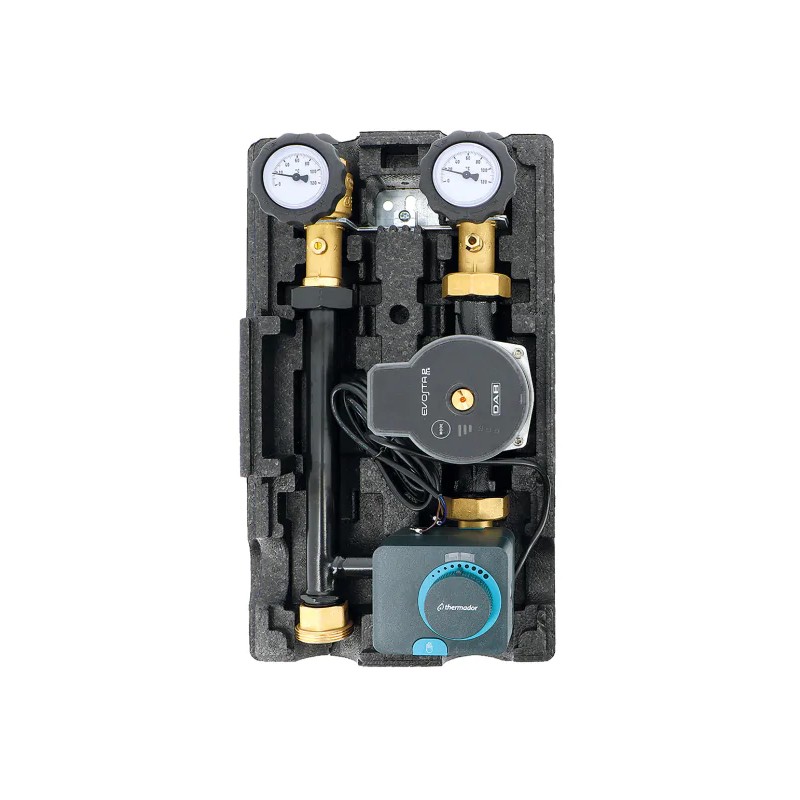

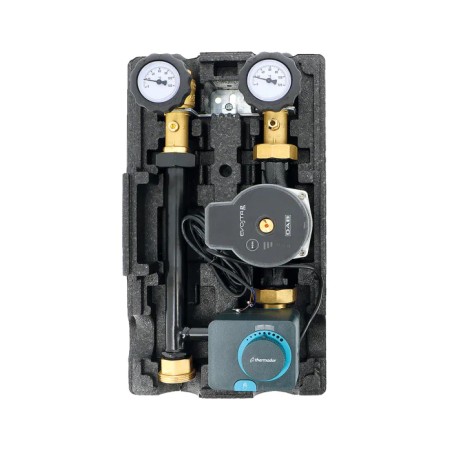

Groupe hydraulique mélangé avec circulateur et moteur

Utilisation :

Le groupe hydraulique est spécialement conçus pour les installations pompes à chaleur.

Ils se distinguent par une isolation renforcée et des liaisons hydrauliques améliorées pour éviter la formation de condensation et garantir des performances optimales de l'installation.

L'efficacité maximale d'un générateur (par exemple, une pompe à chaleur) passe également par une bonne gestion et distribution de l'eau technique sur le circuit secondaire. Une circulation parfaite et une excellente isolation sont les caractéristiques principales du groupe hydraulique  MODULFIT SP.

Un module hydraulique flexible, capable de s'adapter aux différentes tailles de générateurs présents sur le marché aujourd'hui afin d'optimiser leurs rendements, mais aussi parfait pour tous les systèmes de distribution d'énergie, chauffage et/ou rafraîchissement par planchers, plafonds, murs, ventilo-convecteurs et radiateurs.

Disponible en DN20, DN25 et DN32, le Modulfit Premium mélangé motorisé est équipé d'un circulateur EVOSTA 2 de DAB et d'une vanne mélangeuse et d'un moteur SM230S.

  • 3m3/h avec vanne mélangeuse, moteur et circulateur EVA265180GH.
  • Isolation renforcée anti-condensation pour les installations chauffage et rafraîchissement
Plus de détails
dn 20
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

631,02 € TTC

525.85 € HT

Unité de vente : Pièce
GHYCM0000000020
Diamètre DN : DN 20
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Groupe hydraulique Modulfit Premium mélangé avec circulateur et moteur

Caractéristiques fonctionnelles :

    • Pression de service : 1÷10 bar (100÷1000 kPa)
    • Température de service : 5÷95 °C (120 °C avec additifs)
    • Liquide : Eau, Eau + glycol max.30%
    • Alimentation électrique : 230 V (±10%) .50/60 Hz
    • Thermomètres : 0÷120 °C
    • Doigtde gant porte-sonde départ : sonde Ø6 mm
    • Couverture isolante : Polypropylène Expansé Noir EPP .λ0,040 W/mK(EN 12667:2001) .45 g/L (ISO 845:2006)
    • Isolation : Polypropylène ExpanséNoir EPP .λ0,040 W/mK(EN 12667:2001) .45 g/L (ISO 845:2006)
    • Tuyau de retour : cuivre avec cataphorèse noire
    • Clapet anti-retour : présent (excluable)
    • Modules directs réversibles : droite-gauche

    Construction :

    1. Structure de support
    2. Robinet de retour avec thermomètre et clapet antiretour (excluable)
    3. Tuyaude retour
    4. Robinet de départ avec thermomètre et doigt de gant - porte-sonde *départ au chauffage/ rafraîchissement
    5. Pompe
    6. Vanne d'arrêt
    7. Vannemélangeuse
    8. Isolation
    9. Couverture isolante
    10. Capuchonsde fermeture

    * pour DN20, doigt de gant porte-sonde non présent

    Caractéristiques techniques Groupe hydraulique Modulfit Premium mélangé avec circulateur et moteur

    Fiche technique

    Référence
    GHYCM0000000020
    Entraxe
    125 mm
    Raccordement
    Femelle
    Diamètre
    En fonction du modèle choisi
    Pression de service
    1÷10 bar
    Température minimum
    5°C
    Température maximum
    95°C
    Fluide admissible
    Eau Eau glycolée
    Unité de vente
    Pièce

    Télécharger la documentation

    FT GH-CSP

    Fiche technique GH-CSP

    Téléchargement (4.4MB)

    NM MODULFITSP

    Notice de montage MODULFITSP

    Téléchargement (1.65MB)

    Caractéristiques liées à la version du produit Groupe hydraulique Modulfit Premium mélangé avec circulateur et moteur

    Voici la liste des références et poids correspondants aux options séléctionnées.
