  • Groupes hydrauliques mélangé compact avec moteur Modulfit Premium

Photo non contractuelle

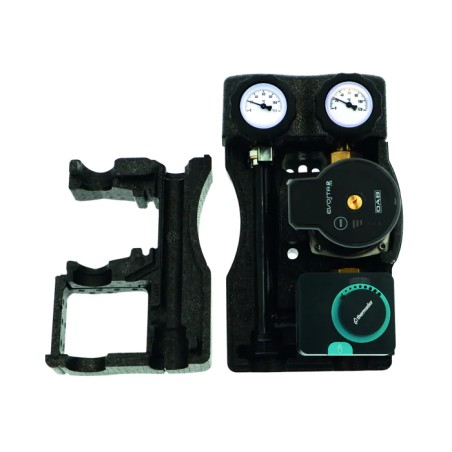

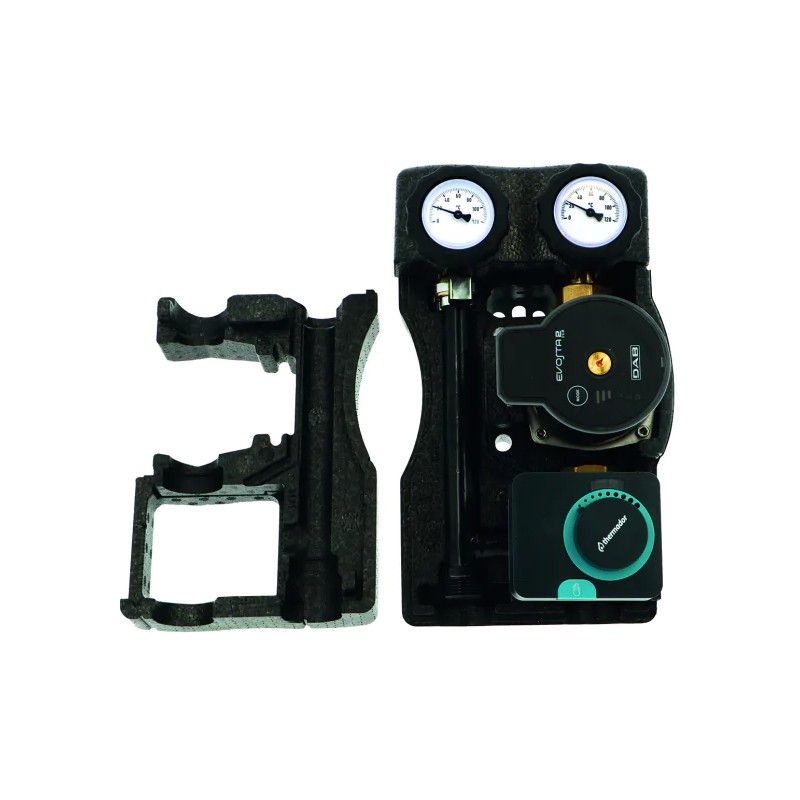

Groupes hydrauliques mélangé compact avec moteur Modulfit Premium

Utilisation :

Le groupe hydraulique Modulfit Compact mélangé est spécialement conçu pour les installations pompes à chaleur grâce à son isolation renforcée qui évite la formation de condensation.

L'efficacité maximale d'un générateur (par exemple, une pompe à chaleur) passe également par une bonne gestion et distribution de l'eau technique sur le circuit secondaire.

Une circulation parfaite et une excellente isolation sont les caractéristiques principales du groupe hydraulique.

Un module hydraulique flexible, capable de s'adapter aux différentes tailles de générateurs présents sur le marché aujourd'hui afin d'optimiser leurs rendements, mais aussi parfait pour tous les systèmes de distribution d'énergie, chauffage et/ou rafraîchissement par planchers, plafonds, murs, ventilo-convecteurs et radiateurs.

Groupe hydraulique mélangé compact 2m3/h, entraxe 90 mm.

Equipé d'un circulateur et d'un moteur.

Plus de détails
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

549,90 € TTC

458.25 € HT

Unité de vente : Pièce
GRPHYMDPMECAM20
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Groupe hydraulique mélangé compact avec moteur DN20

Caractéristiques techniques :

  • Pression de travail : 1÷10bar (100÷1000kPa)
  • Température de travail : 5÷95 °C (120 °C avec additifs)
  • Liquide : Eau, Eau + glycol max. 30%
  • Alimentation électrique : 230 V (±10%), 50 / 60Hz
  • Débit max. modules directs : 2100L/h .Kv 4,5
  • Débit max. modules mélangés : 2000L/h .Kv 3,6
  • Puissance max. modules directs : ΔT 8°C .17kW  /  ΔT 10°C .21kW  /  ΔT 15°C .32kW  /  ΔT 20°C .42kW
  • Puissance max. modules mélangés : ΔT 8°C .16kW  /  ΔT 10°C .20kW  /  ΔT 15°C .30kW  /  ΔT 20°C .40kW
  • Puisard porte-sonde départ : sonde Ø6 mm
  • Couverture isolante : Polypropylène Expansé Noir EPP .λ 0,040W/mK (EN 12667:2001) .45g/L (ISO 845:2006)
  • Isolation pompe : complet, aussi latéral
  • Tuyau de retour : cuivre avec cataphorèse noire
  • Clapet anti-retour : présent (excluable)
  • Modules directs réversibles : droite - gauche

Compositions

  1. Structure de support
  2. Robinet de retour et clapet anti-retour (excluable)
  3. Tuyau de retour
  4. Robinet de départ et puisard porte-sonde, départ au chauffage/rafraichissement
  5. Pompe
  6. Vanne d'arrêt
  7. Vanne mélangeuse
  8. Couverture isolante

    Caractéristiques techniques Groupe hydraulique mélangé compact avec moteur DN20

    Fiche technique

    Référence
    GRPHYMDPMECAM20
    Entraxe
    90 mm
    Diamètre
    Ø20
    Pression de service
    1÷10bar
    Température minimum
    5°C
    Température maximum
    95°C
    Fluide admissible
    Eau Eau glycolée
    Puissance électrique
    230 V (±10%), 50 / 60Hz
    Unité de vente
    Pièce

    Télécharger la documentation

    FT GH-20CSPXS

    Fiche technique GH-20CSPXS

    Téléchargement (1.38MB)

    NM MODULFITSPXS

    Notice de montage MODULFITSPXS

    Téléchargement (2.33MB)
