Vanne à sphère laiton titré CW510L référence + mâle - mâle 3/8" (12/17) poignée plate bleue

Name: Vanne à sphère laiton titré CW510L référence + mâle - mâle 3/8 (12/17) poignée plate bleue
Brand: AIRAGA
SKU: 51800N000BMM010
Price: 6.48 EUR
Availability: OutOfStock

RBS série laiton référence +

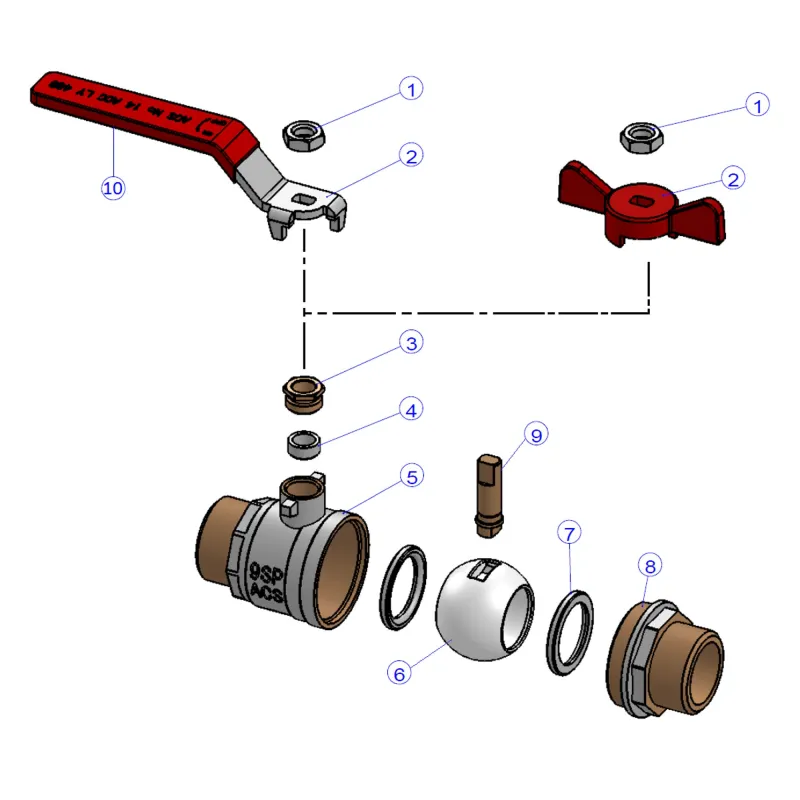

NOMENCLATURE MALE - MALE Série Référence+

Photo non contractuelle

Vanne à sphère laiton titré CW510L référence + mâle - mâle sans plomb

Robinet à boisseau sphérique laiton ~ Brass ball valve

Utilisation :

Chauffage sanitaire, eau potable, climatisation, arrosage et irrigation
Température mini admissible Ts : - 10°C
Température maxi admissible Ts :+ 120°C
Pressions maxi admissibles Ps : 40 bars jusqu’au DN 1“ , 30 bars en 1“1/4 , 25 bars en 1“1/2 , 20 bars en 2“

Disponible en :
Mâle / Mâle avec poignée acier plate rouge du 3/8" au 2"
Mâle / Mâle avec manette papillon rouge du 3/8“ au 1“
Mâle / Mâle avec poignée acier plate bleue du 3/8" au 2"

Normes et certifications : Certification ACS

Normes et certifications : ISO 9001 : 2008 (BSI)

Type de raccordement : Á visser BSP (pas du gaz)

Plus de détails

3/8" (12/17) poignée plate bleue

Vous êtes un particulier ?

Connexion Pas de compte ? Créez-en un

Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

Connexion Pas de compte ? Créez-en un

-- TTC

Unité de vente : Pièce

Référence : 51800N000BMM010

Diamètre (en pouce) : 3/8" (12/17)

Type de poignée : Poignée plate bleue

Poignée plate rouge
Manette papillon rouge
Poignée plate bleue

Quantité

Produit disponible avec d'autres options

Consulter les produits disponibles sous forme de liste

Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Ouvrir un compte PRO ?

Gammes / Conditions / Avantages

Consulter les avantages

FRAIS DE PORT OFFERT

À partir de 150€ TTC

Pour un panier n'excédant pas 30Kg

BESOIN D'AIDE ?

Contactez-nous du lundi-vendredi 8h-12h 13h30-18h

04 28 54 00 69

Complément d'information Vanne à sphère laiton titré CW510L référence + mâle - mâle

Caractéristiques techniques :

Corps laiton sans plomb CW510L (CuZn42)
Laiton conforme à la liste des matériaux autorisés par la 4MS
Passage intégral
Axe inéjectable
Sphère inox à partir du DN3/4"
Presse étoupe PTFE
Poignée acier plate ou manette papillon aluminium
Ecrou poignée revêtu Dacromet ( protection brouillard salin )
Marquage corps “ 9SP “ avec ACS, date de fabrication et logo
Numéro ACS sur la poignée
Poignée réversible

Construction :

Corps Laiton titré CW510L interne brossé et externe nickelé.
Laiton en conformité avec la liste des matériaux autorisés par la 4MS.
Sphère Inox à partir du DN3/4", Laiton chromé pour les DN inférieurs.
Joints de sphère PTFE.
Presse-étoupe PTFE.
Axe inéjectable.
Poignée réversible.

Normalisation :

Fabrication suivant la norme ISO 9001 :2008
DIRECTIVE 97/23/CE : Produits exclus de la directive ( Article 1, § 3.2 )
Attestation de conformité sanitaire A.C.S. N° 14 ACC LY 469
Taraudage femelle BSP cylindrique et filetage mâle BSP cylindrique suivant la norme ISO 228-1

Ø nominal	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"
Ø de passage	10	15	20	24.5	32	40	50
PS	40	40	40	40	30	25	20
Écartement	50.5	59	68	80	94.5	108	116.5

Caractéristiques techniques Vanne à sphère laiton titré CW510L référence + mâle - mâle

Fiche technique

Référence: 51800N000BMM010
Avis de l'équipe: Meilleur rapport qualité/prix
Type de vanne: RBS (robinet à boisseau sphérique)
Passage: Intégral
Corps: Laiton titré CW510L interne brossé et externe nickelé
Obturateur: Joint de sphère PTFE Sphère inox à partir du 3/4" Sphère laiton chromé du 1/4" au 1/2"
Axe: Inéjectable
Presse-étoupe: PTFE
Commande: Couleur rouge En fonction du modèle choisi Réversible
Entraxe: En fonction du modèle choisi
Type de raccordement: Á visser BSP (pas du gaz)
Raccordement: MM (mâle - mâle)
Diamètre: En fonction du modèle choisi
Débit: En fonction du modèle choisi
Pression de service: 1"1/2 : 25B 1"1/4 : 30B 2" : 20B De 1/4" à 1" : 40 B
Température minimum: -10°C
Température maximum: 120°C
Fluide admissible: Arrosage et irrigation Eau chauffage Eau glacée et climatisation Eau sanitaire et potable
Normes et certifications: Certification ACS ISO 9001 : 2008 (BSI) Sans plomb
Normalisation: Directive 97/23/CE
Unité de vente: Pièce
Garantie fabricant: 1 an

Références spécifiques

ean13: 3598781141724

Télécharger la documentation

notice montage VSL

notice montage Vannes à sphère laiton titré

Téléchargement (47.83KB)

FT 509-571

Fiche technique vanne à sphère laiton titré CW510L référence

Téléchargement (2.18MB)

Caractéristiques liées à la version du produit Vanne à sphère laiton titré CW510L référence + mâle - mâle

Voici la liste des références et poids correspondants aux options séléctionnées.

56600N000BMM010 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 3/8" (12/17) - Poignée plate rouge

Diamètre (en pouce)	3/8" (12/17)
Type de poignée	Poignée plate rouge
Poids emballé	0,1533kg

7.87 € HT

Diamètre (en pouce)	1/2" (15/21)
Type de poignée	Poignée plate rouge
Poids emballé	0,2205kg

Diamètre (en pouce)	3/4" (20/27)
Type de poignée	Manette papillon rouge
Poids emballé	0,2793kg

Diamètre (en pouce)	1" (26/34)
Type de poignée	Poignée plate rouge
Poids emballé	0,5145kg

Diamètre (en pouce)	1"1/4 (33/42)
Type de poignée	Poignée plate rouge
Poids emballé	0,8673kg

Diamètre (en pouce)	1"1/2 (40/49)
Type de poignée	Poignée plate rouge
Poids emballé	1,1235kg

Diamètre (en pouce)	2" (50/60)
Type de poignée	Poignée plate bleue
Poids emballé	1,6254kg

Référence - Désignation	Diamètre (en pouce)	Type de poignée	Poids emballé	Prix
56600N000BMM010 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 3/8" (12/17) - Poignée plate rouge	3/8" (12/17)	Poignée plate rouge	0,1533kg	7.87 € HT
56500N000BMM010 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 3/8" (12/17) - Manette papillon rouge	3/8" (12/17)	Manette papillon rouge	0,126kg	7.87 € HT
56600N000BMM015 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 1/2" (15/21) - Poignée plate rouge	1/2" (15/21)	Poignée plate rouge	0,2205kg	8.03 € HT
56500N000BMM015 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 1/2" (15/21) - Manette papillon rouge	1/2" (15/21)	Manette papillon rouge	0,19005kg	8.03 € HT
56500N000BMM020 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 3/4" (20/27) - Manette papillon rouge	3/4" (20/27)	Manette papillon rouge	0,2793kg	11.12 € HT
56600N000BMM020 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 3/4" (20/27) - Poignée plate rouge	3/4" (20/27)	Poignée plate rouge	0,3171kg	11.12 € HT
56600N000BMM025 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 1" (26/34) - Poignée plate rouge	1" (26/34)	Poignée plate rouge	0,5145kg	18.23 € HT
56500N000BMM025 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 1" (26/34) - Manette papillon rouge	1" (26/34)	Manette papillon rouge	0,4515kg	18.23 € HT
56600N000BMM032 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 1"1/4 (33/42) - Poignée plate rouge	1"1/4 (33/42)	Poignée plate rouge	0,8673kg	32.79 € HT
56600N000BMM040 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 1"1/2 (40/49) - Poignée plate rouge	1"1/2 (40/49)	Poignée plate rouge	1,1235kg	44.59 € HT
56600N000BMM050 - Vanne à sphère laiton titré CW510L référence + mâle - mâle - 2" (50/60) - Poignée plate rouge	2" (50/60)	Poignée plate rouge	1,6254kg	65.72 € HT
