Kit complet THERMOVAR COMBI laiton + isolation 1"1/4 61 °c

Réhausseur de température pour chaudière
Kit complet THERMOVAR COMBI laiton + isolation 1"1/4
search
  • Kit complet THERMOVAR COMBI laiton + isolation 1"1/4
  • schéma Kit complet THERMOVAR COMBI laiton + isolation 1"1/4
  • schéma Kit complet THERMOVAR COMBI laiton + isolation 1"1/4
  • schéma Kit complet THERMOVAR COMBI laiton + isolation 1"1/4
  • schéma Kit complet THERMOVAR COMBI laiton + isolation 1"1/4
  • Dimension Kit complet THERMOVAR COMBI laiton + isolation 1"1/4
  • schéma démonté Kit complet THERMOVAR COMBI laiton + isolation 1"1/4

Photos non contractuelles

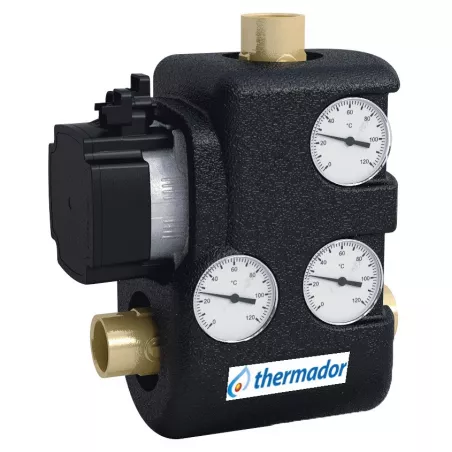

Kit THERMOVAR nouvelle génération avec circulateur électronique COMBI laiton + isolation pour installations de chauffage à combustible solide 1"1/4

Fonction :

Sur les installations de chauffage à combustible solide, ce module permet de supprimer le phénomène de condensation (point de rosé)
dans la chambre de combustion de la chaudière.

Disponible en version 61°C ou 72°C

Les kits sont livrés dans leur isolation. Nouveaux modèles corps laiton.

Teneur maximum en glycol : 50%

Conforme ERP 2015

Normes et certifications : ERP 2015Type de raccordement : Á visser BSP (pas du gaz)1
Plus de détails
61 °c
Vous êtes un particulier ?
Vous êtes professionnel ?

Connectez-vous pour connaitre votre remise.

749,66 € TTC

624.72 € HT

Unité de vente : Le kit
KMOVAL610000F32
Plages de température : 61 °C
Quantité

Consulter les produits disponibles sous forme de liste
Vous êtes un particulier ?

Gagnez du temps et faites-vous livrer sur votre lieu de travail.

Vous êtes professionnel ?

Transformez votre compte particulier en compte pro et obtenez des remises et tarifs préférentiels. Plus d'infos sur le compte pro

Complément d'information Kit complet THERMOVAR COMBI laiton + isolation 1"1/4

Dans un premier temps il assure le recyclage sur la chaudière pour favoriser la montée en température (schéma 1). Quand la T° de la chaudière atteint la valeur de consigne de la cartouche du Thermovar-combi (61°C ou 72°C), le module assure un mélange entre l'eau de retour d'eau du ballon tampon, ou retour installation, et le recyclage afin de garantir la température de retour sur la chaudière (schéma 2). Enfin quand la T° de retour ballon, ou installation est suffisamment élevée il n'y a plus de mélange avec le recyclage (schéma 3). En cas de panne de courant ou de circulateur, la circulation se fait par effet thermosiphon (schéma 4).

Caractéristiques fonctionnelles :

  • Tension nominale : 230 VAC 50 Hz
  • Puissance absorbée : Maxi. 52 W
  • Puissance maxi. Chaudière : 65 kW avec 20°C T
  • Température de retour : 60°C ou 70°C
  • Température de service : Min. +5°C / Maxi. +110°C
  • Température d'ambiance : Min. +5°C / Maxi. +70°C
  • Pression de service maxi : 10 bar
  • Fluide : Eau - Glycol maxi. 50%
  • Raccords : 1''1/4
  • Circulateur : Grundfos UPM3 AUTO L xx-70
  • Débit maxi : 2,8 m3/h
  • Matériau, corps de vanne : Laiton EN1982 CB753S
  • Matériau isolation : Polypropylène Expansé EPP

Caractéristiques techniques Kit complet THERMOVAR COMBI laiton + isolation 1"1/4

Fiche technique

Référence
KMOVAL610000F32
Matière
Laiton
Type de raccordement
Á visser BSP (pas du gaz)
Raccordement
FFF (femelle - femelle - femelle)
Diamètre
1"1/4
Pression maximum
10 bar
Température minimum
5°C
Température maximum
110°C
Fluide admissible
Bois et biomasse
Tension électrique
230V monophasé
Fréquence
50Hz
Normes et certifications
ERP 2015
Équipements
Coque d'isolation Thermomètre
Unité de vente
Le kit
Garantie fabricant
1 an

Références spécifiques

ean13
3523830041694

Télécharger la documentation

FT TC61L

Fiche technique kit complet THERMOVAR COMBI laiton + isolation

Téléchargement (850.61KB)

Accessoires et équipements (vendus séparément)

Caractéristiques liées à la version du produit Kit complet THERMOVAR COMBI laiton + isolation 1"1/4

Voici la liste des références et poids correspondants aux options séléctionnées.
KMOVAL610000F32 - Kit complet THERMOVAR COMBI laiton + isolation 1"1/4 - 61 °C
Plages de température 61 °C
Poids emballé 6,3kg
624.72 € HT
Consulter
KMOVAL720000F32 - Kit complet THERMOVAR COMBI laiton + isolation 1"1/4 - 72 °C
Plages de température 72 °C
Poids emballé 6,3kg
624.72 € HT
Consulter
Référence - Désignation Plages de température Poids emballé Prix
KMOVAL610000F32 - Kit complet THERMOVAR COMBI laiton + isolation 1"1/4 - 61 °C 61 °C 6,3kg 624.72 € HT
KMOVAL720000F32 - Kit complet THERMOVAR COMBI laiton + isolation 1"1/4 - 72 °C 72 °C 6,3kg 624.72 € HT
